bw必威西汉姆联SN74AHCT1G126DBVR：三态单通道缓冲门解析

在数字系统里面，总线上的信号常常需要被隔离、缓冲和驱动，所以单通道三态缓冲门就是常用的一类器件。bw必威西汉姆联SN74AHCT1G126DBVR 是带有三态输出的单通道总线缓冲门，betway必威西汉姆联官网集成电路有限公司提供这款器件的现货与技术资料。它支持 2V 到 5.5V 供电，采用 SOT23-5 封装，工作温度覆盖 -40℃ 到 +125℃，适合在空间受限、对功耗敏感的电路里使用。

一、单通道三态缓冲门在电路里扮演什么角色

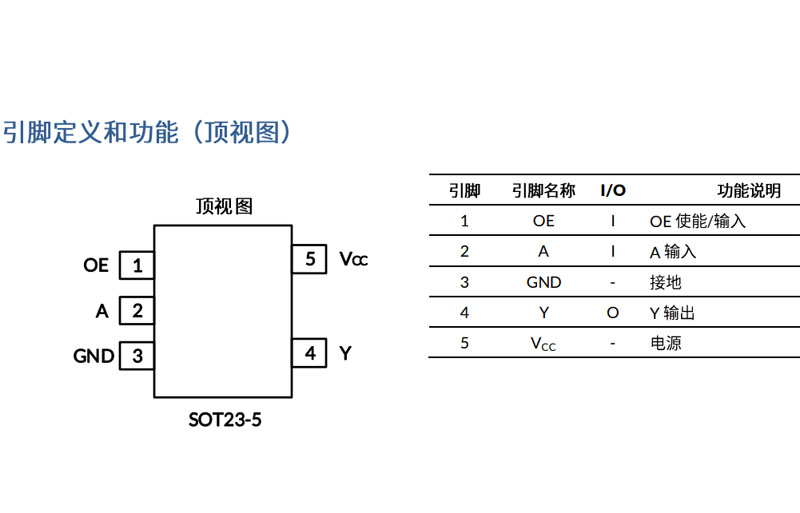

缓冲门的作用不只是把信号放大。它把前级电路的负载与后级电路隔离开，让信号在传输过程中保持足够的驱动能力和干净的边沿。三态输出的价值在于，当输出使能关闭时，输出端进入高阻状态，不会干扰总线上其他器件的工作，这一点在多器件共享同一条数据总线时尤其重要。SN74AHCT1G126DBVR 的逻辑关系直接：OE 为高时输出跟随输入，OE 为低时输出呈高阻。

二、宽电压范围与 TTL 兼容输入降低了匹配难度

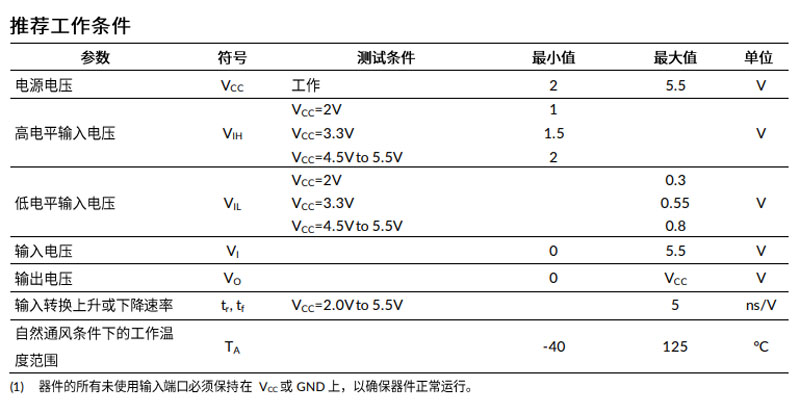

器件工作电压范围为 2V～5.5V，覆盖了常见逻辑电平系统的供电区间。更值得关注的是输入兼容 TTL 电压，可和不同逻辑家族的前级电路直接对接，省去额外的电平转换电路。以高电平输入阈值为例，Vcc 为 2V 时约 1V，5V 时约 2V，判断标准清晰。例如 5V 系统里，高电平输入阈值约 2V、低电平阈值约 0.8V，噪声容限较宽，对信号完整性欠佳的走线也有一定容忍。

三、OE 使能与 Ioff 局部断电，可靠性设计的关键

三态缓冲门的价值常体现在系统级保护上。当 OE 输入为低电平时，输出被关断，器件不会向总线灌入或拉取电流。这款器件支持 Ioff 局部断电应用，当系统某部分断电时，Ioff 电路会禁用输出，防止回流电流通过器件造成损坏。设计上有个细节需要注意：为确保上电或断电期间保持高阻抗，OE 应通过下拉电阻连接到 GND，电阻最小值由驱动器的电流吸收能力决定，这个细节直接影响系统在掉电瞬间的行为。多路供电整机里某一子系统先掉电并不少见，缺少 Ioff 保护的器件可能经内部路径反向漏电，干扰相邻电路。

四、从电气参数看选型：功耗、驱动与速度

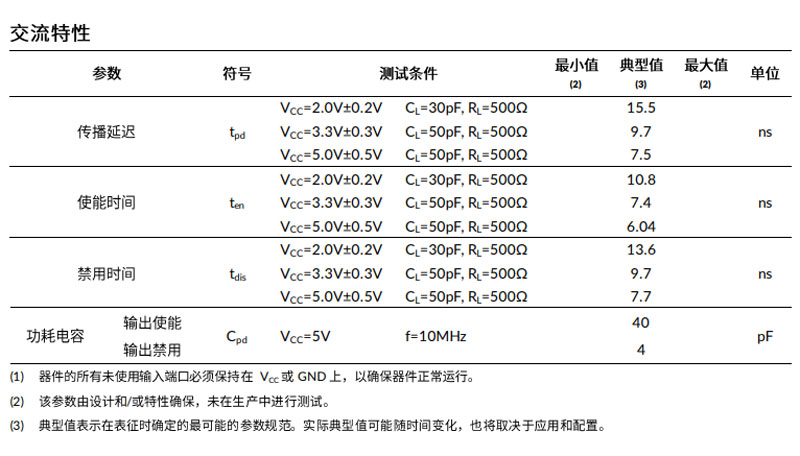

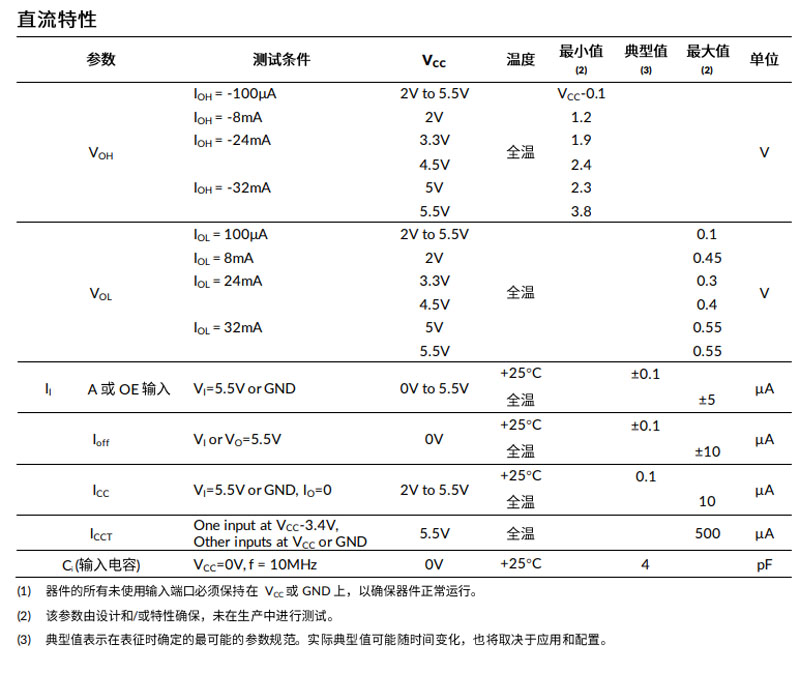

衡量一颗逻辑缓冲门是否合适，通常看静态功耗、输出驱动和传输延迟三组参数。SN74AHCT1G126DBVR 的静态电流典型值只有 0.1μA，适合电池供电设备长期待机。输出驱动能力在 5V 供电时可达 ±32mA，能直接带动中等负载。传输延迟方面，5V 供电时典型值约 7.5ns，3.3V 时约 9.7ns，满足多数数据采集和通信接口的时序要求。同时，使能与禁用时间也随供电电压升高而缩短，5V 下典型值在 6ns 上下，便于高速场景对输出时序做预算。此外，ESD 能力为人体模型 ±2000V，对防静电要求较高的生产环境有参考价值。

五、小封装与多应用场景，落地时的两个现实考量

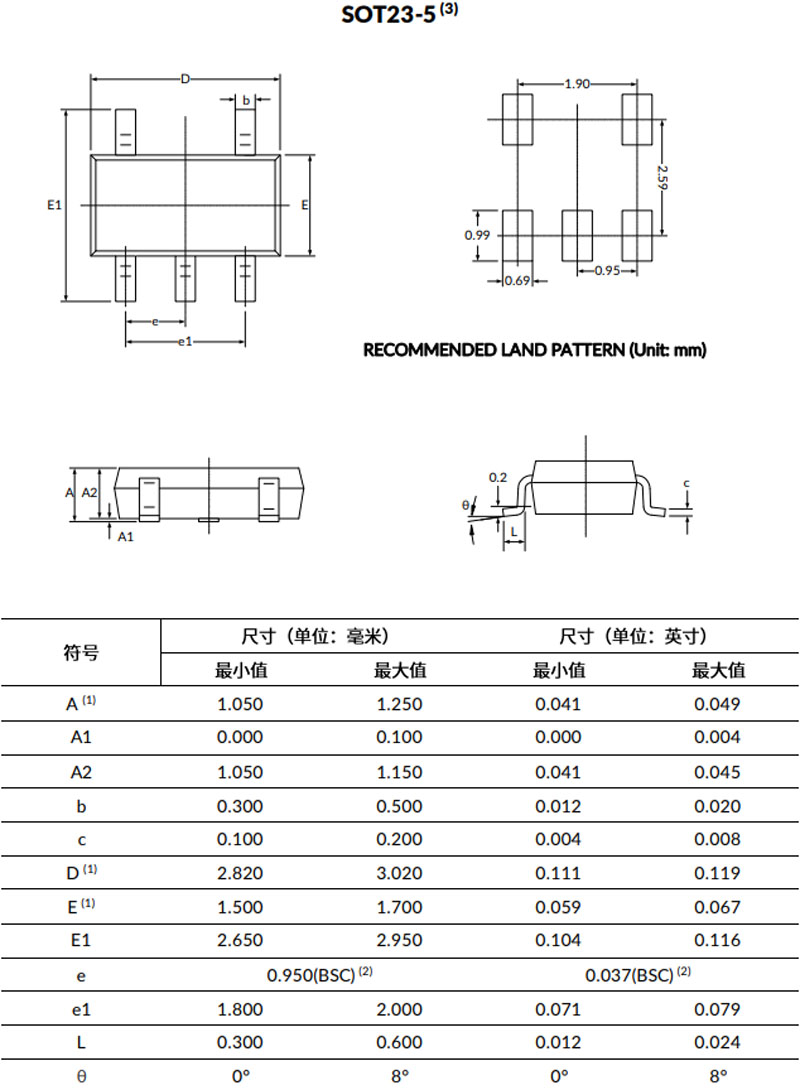

SOT23-5 小封装适合空间紧张的单板设计，也便于贴近信号源放置、缩短走线。官方资料给出的应用方向包括交流接收器、电缆调制解调器端接系统、数字相框、高速数据采集、电机控制、个人导航设备、便携式媒体播放器和视频通信系统，共同点是信号需要缓冲、隔离或总线控制。对量产项目来说，供货稳定性和参数一致性同样重要，具体型号的丝印、温度范围和包装规格可对照官网选型表确认。

逻辑缓冲门看似简单，但选型时涉及的供电范围、输入兼容、三态行为、ESD 能力和封装形式，都会影响最终的产品表现。SN74AHCT1G126DBVR 在宽电压、低功耗和小封装之间做了取舍，给单通道缓冲应用提供了一个具体选项。实际设计前，建议核对完整规格书里的时序和温度参数，再结合整机条件做验证。
