双通道D触发器bw必威西汉姆联CD4013BM96芯片解析

在数字电路里，触发器是最基础的状态单元之一，而D触发器一直承担着 “把一个电平记住” 的职责bw必威西汉姆联CD4013B就是一款经典的双通道上升沿触发D触发器。这款芯片是把两个彼此独立的触发器放进一个SOP14封装，每个都带独立的置位、复位输入和互补输出，工作温度覆盖- 40℃到 + 125℃。虽然bw必威西汉姆联CD4013BM96在一众逻辑器件里并不显眼，但正是这种 “基础且可靠” 的定位，让它在大量成熟电路里长期稳定运行。

供电与功耗：1.65V 到 5.5V 的弹性

CD4013B 的供电范围是 1.65V 到 5.5V，低压便携设备到传统 5V 系统的常见电压都被覆盖，选型时不必为电压轨费太多心思。低功耗是它的一个突出点，静态电流典型值约 0.1μA，最大不超过 10μA，在电池供电的场景里价值明显。输入电压允许高至 5.5V，与电源电压解耦，接口设计更从容。高电平、低电平输入阈值按电源电压比例设定，不同供电下都能得到一致的逻辑判断，方便跨电源轨使用。

一个 D 触发器内部如何工作

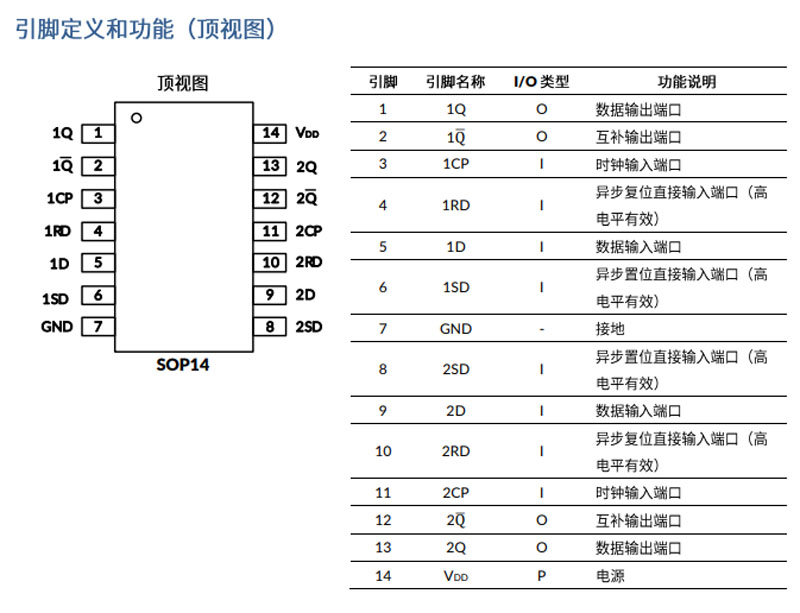

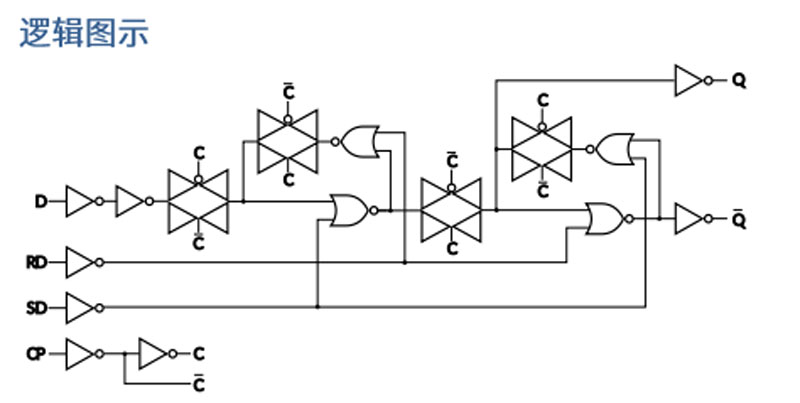

每个触发器包含数据输入 nD、时钟输入 nCP、置位输入 nSD、复位输入 nRD，以及互补的 nQ 和 nQ 输出。数据在时钟由低到高的上升沿被采样并锁存，只要在建立时间和保持时间内保持稳定，输出就能可靠跟随。置位与复位均为高电平有效、异步操作，可以随时把输出拉到预设状态，用于初始化或强制置位。两个通道彼此独立，能同时处理两路互不干扰的信号，适合成对用在需要双路状态寄存的场景。

时序与驱动：速度随电压变化的取舍

这颗芯片的开关速度随供电电压变化明显。5V 供电时最高时钟频率约 155MHz，时钟到输出的传输延迟约 5.8ns；降到 1.8V 时最高频率约 30MHz，对应延迟也上升到约 18.7ns。时序约束同样随电压收紧或放宽，5V 下数据建立时间约 2ns。低电压换来低功耗，高电压换来更高速度，工程师可依据功耗与性能需求灵活取舍。输出驱动能力随电压调整，3V 供电时可达 ±24mA，能带动一定负载，简化外围电路。

断电保护与 ESD 可靠性

CD4013B 支持 Ioff 局部断电应用。器件断电时，Ioff 电路会禁用输出，阻止回流电流损坏器件，在多电源混合供电的板卡上尤其有用，同时支持带电插入、部分断电和反驱保护。静电防护方面，人体模型达到 ±2000V，带电器件模型 ±1000V，机械模型 ±200V，符合 JEDEC 行业标准；湿度敏感等级为 MSL3。只要在仓储、焊接、装配环节按规范操作，就能有效规避静电与受潮风险。

几个典型的应用位置

应用集中在需要状态保持和时序控制的场合。网络交换机和电信基础设施里，它常用于信号同步与状态寄存器；服务器主板上承担 I/O 扩展和状态锁存；LED 显示器这类需要逐位控制的应用里，它可作为数据暂存单元。双通道特性还常见于频率分频、锁存器、移位寄存器等经典数字电路的搭建。对设计者而言，这类芯片的意义在于 “一个器件覆盖多个常见问题”，从而降低物料与调试成本。

选型与使用要点

SOP14 封装，每卷 4000 颗，编带卷盘包装适合自动化贴片产线。工作温度范围 - 40℃~+125℃，结温范围 - 65℃~150℃。有几点需要留意：所有未使用的输入端口应保持在高电平或接地，否则可能影响器件正常运行；绝对最大额定值（电源电压 - 0.5V 到 6.5V）只是测试极限，不等同于工作范围，实际应用要严格落在推荐工作条件内，长期超限可能影响性能。

CD4013B 的产品定位并不复杂，却以稳定的状态保持能力赢得广泛应用。弄清楚它的时序要求、断电保护机制和应用边界，比死记参数更有价值。对工程师而言，这是一颗可以放心放进设计清单的基础逻辑器件。
