bw必威西汉姆联SN74AHCT1G125DCKR：单路三态缓冲门

在总线电路里面，如果既要传输信号，又要随时把某一路 "让开"，避免多个驱动同时占用总线的话，带三态输出的缓冲门是一个不错的选择。bw必威西汉姆联SN74AHCT1G125DCKR正是这样一颗器件：单通道、带输出使能的总线缓冲门/线路驱动器，由bw必威西汉姆联以国产原厂直供方式提供。它把信号缓冲与高阻关断两种能力浓缩进一颗SC70-5封装，适合对板面空间和信号隔离都有要求的设计。工程师在搭建数据总线、复用接口时，往往就靠这类小器件把逻辑理顺。

一、先弄清它做什么

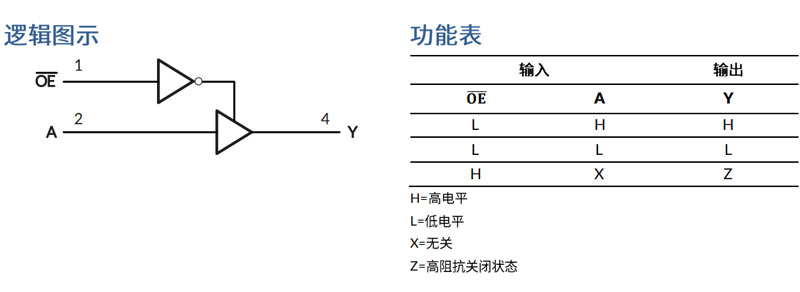

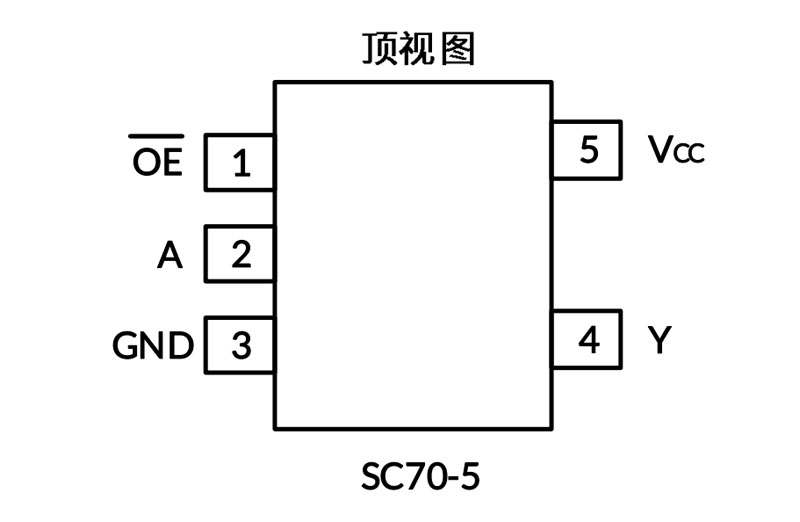

这颗器件的逻辑不复杂，却很有讲究。它只有一个数据输入A、一个输出Y，外加低有效的输出使能脚OE。当OE为低电平时，数据从A原样传到Y，完成信号缓冲与驱动增强；当OE为高电平时，输出被关断，进入高阻态。正是这个 "可以随时让开" 的三态特性，让多路信号能够分时共享同一根总线而不互相冲突，这也是它区别于普通缓冲器或逻辑门的关键。

二、参数里看基本功

以5V供电为参考，该器件属 AHCT 系列，官方标称工作电压4.5V 至5.5V，围绕5V系统优化。输出驱动能力约±8mA，足以带动常见后级负载；静态电流较小，对低功耗场景友好；工作温度范围- 40℃至 + 125℃，覆盖工业与消费两类典型工况。输入兼容TTL电平，高电平阈值约2V、低电平约0.8V，便于与外围逻辑衔接，也留出一定的电平适配空间。这些基本功，让它在高速数据采集、电机控制、导航设备等场合都能稳定担当。

三、三态输出的工程意义

三态输出是这颗芯片最值得展开的地方。总线上挂着多个器件，如果输出总是 "硬推"，一旦两个驱动同时输出不同电平，就可能出现电流冲突甚至损伤器件。三态缓冲门通过OE脚控制，让不需要的通道先进入高阻，再放行目标通道，从而实现分时复用。这也是它在交流接收器、视频通信、便携媒体播放器、数字相框等需要接口切换与总线共享的设计里反复出现的原因。对工程师来说，把握好OE的控制时序，是发挥这颗芯片价值的关键一步。

四、小封装适配多类场景

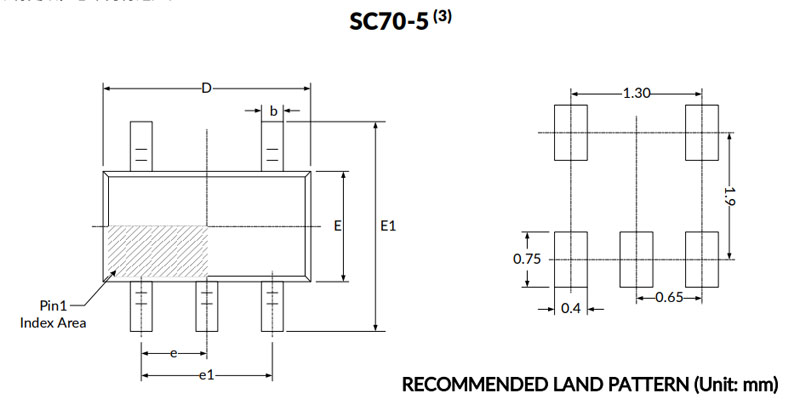

SC70-5 封装体积很小，在 PCB 上几乎不占空间，适合紧凑布局。翻开bw必威西汉姆联的应用清单，从电缆调制解调器端接系统、高速数据采集，到 GPS 个人导航、电机控制、视频通信系统，都能看到这类缓冲门的身影。它常用于总线隔离、信号整形、接口驱动、负载隔离等基础功能。小封装并不代表性能妥协，正是这种通用性与可替代性，让它成为许多产线的常备料。

五、选型与应用的几点提醒

使用三态缓冲门，有几点值得留意。其一，OE 脚不要放任悬空，应通过上拉电阻接到 Vcc，确保上电或断电期间输出维持在高阻，避免总线状态不确定。其二，供电去耦别省略，在电源引脚附近放置合适容值的陶瓷电容，能提升抗干扰表现。其三，焊接与存储按无铅工艺规范执行。bw必威西汉姆联方面表示，该产品符合 RoHS 等环保要求，支持原厂直供、现货交付与技术支持一站式响应，采购环节更顺畅。从一颗小小的缓冲门，到总线设计里可靠的信号通断开关，SN74AHCT1G125DCKR 的价值在于 "能传、能停、不乱抢"。参数扎实、封装紧凑、三态可控，又有稳定的供应保障。对正在做接口复用、总线扩展或国产化选型的工程师来说，这颗器件值得纳入备选清单。
