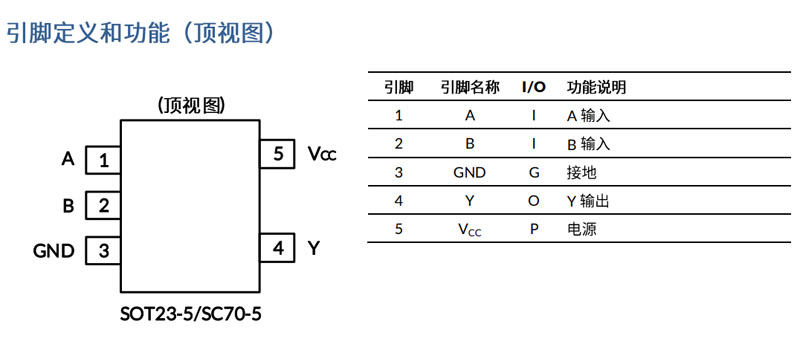

数字电路设计里，单门逻辑芯片常常处于一个微妙的位置：功能简单到几乎不需要思考，选型时却容易踩坑。SN74AHCT1G32DBVR 是一颗单通道 2 输入正或门，SOT23-5 封装，丝印 B32S。它的价值不在于"先进"，而在于把几件基础的事情做对了。

供电窗口比想象中窄

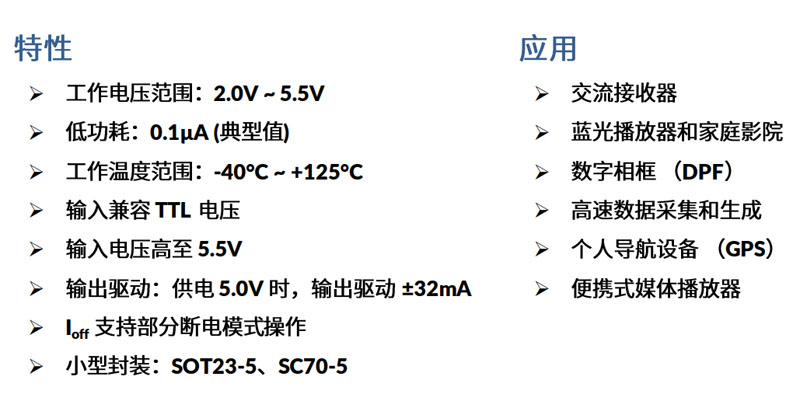

这颗器件的标称工作电压是 2.0V 到 5.5V，看起来覆盖了常见的低压与 5V 系统。但需要注意，AHCT 系列的输入阈值是为 TTL 电平兼容设计的，在 5V 供电时高电平输入门槛典型值为 2.0V。这意味着它适合承接来自老式 TTL 器件或 3.3V MCU 的输出信号，却不适合用极低电平摆幅去驱动。如果系统主控是 1.8V 逻辑，直接接口会存在识别风险，需要额外电平转换。

Ioff 断电保护的实际意义

数据手册中反复提及的 Ioff 功能，是这颗芯片在混合供电系统中值得留意的一点。当 VCC 掉电至 0V 时，输出端会进入高阻态，阻止电流从后级电路倒灌回芯片内部。对于存在多个电源域、上电时序不严格对齐的板卡，这个特性可以减少一种隐蔽的失效路径。它不是"高性能"指标，但在调试现场往往比几纳秒的延迟差异更有分量。

驱动能力与负载匹配

在 5V 供电条件下，输出驱动标称为 ±32mA。这个数字放在逻辑门里属于中等偏上的水平，足以直接点亮中小电流的指示灯，或驱动光耦的初级侧。不过需要注意的是，连续输出电流的绝对最大值同样被限定在 ±50mA，留出的余量并不宽裕。如果负载存在明显的容性成分，瞬态电流可能逼近这个边界，实际布线时串联一个小阻值电阻是稳妥的做法。

传播延迟在系统中的位置

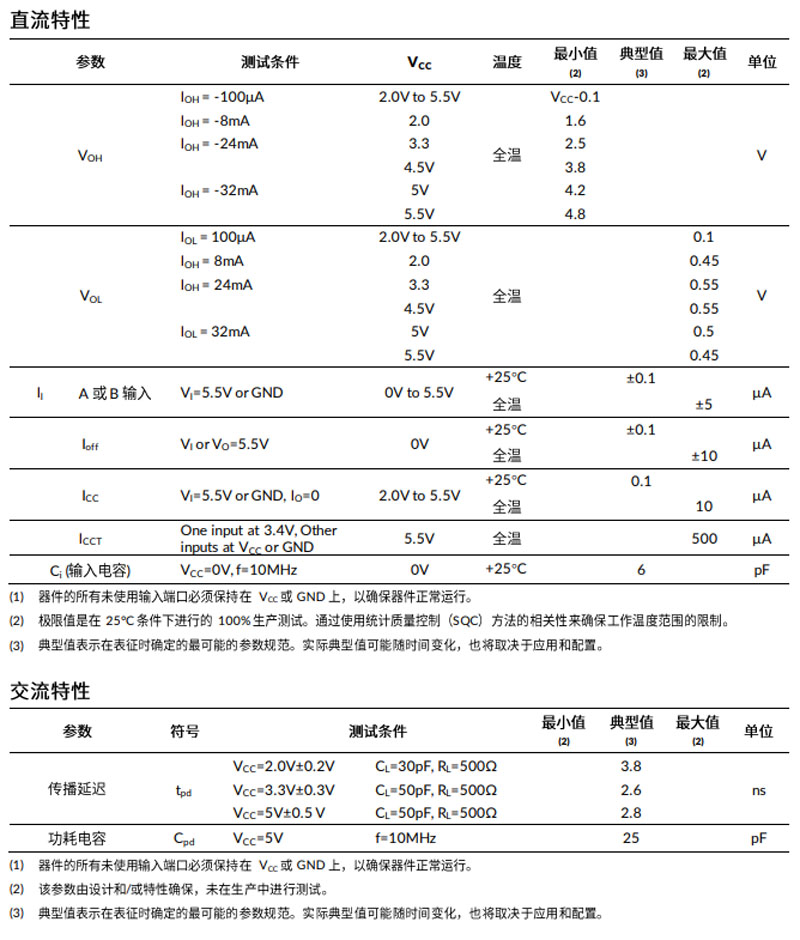

交流特性表给出的传播延迟典型值在 2.6ns 到 3.8ns 之间，随供电电压和负载电容变化。对于绝大多数 5V 系统而言，这个速度不会成为瓶颈。但如果把它放进高频时钟路径中做门控或逻辑组合，就需要把封装寄生参数和走线延迟一并计入时序预算。SOT23-5 的寄生电感约在 1nH 量级，过孔和走线带来的影响通常远大于芯片本身的延迟。

温度与封装的现实约束

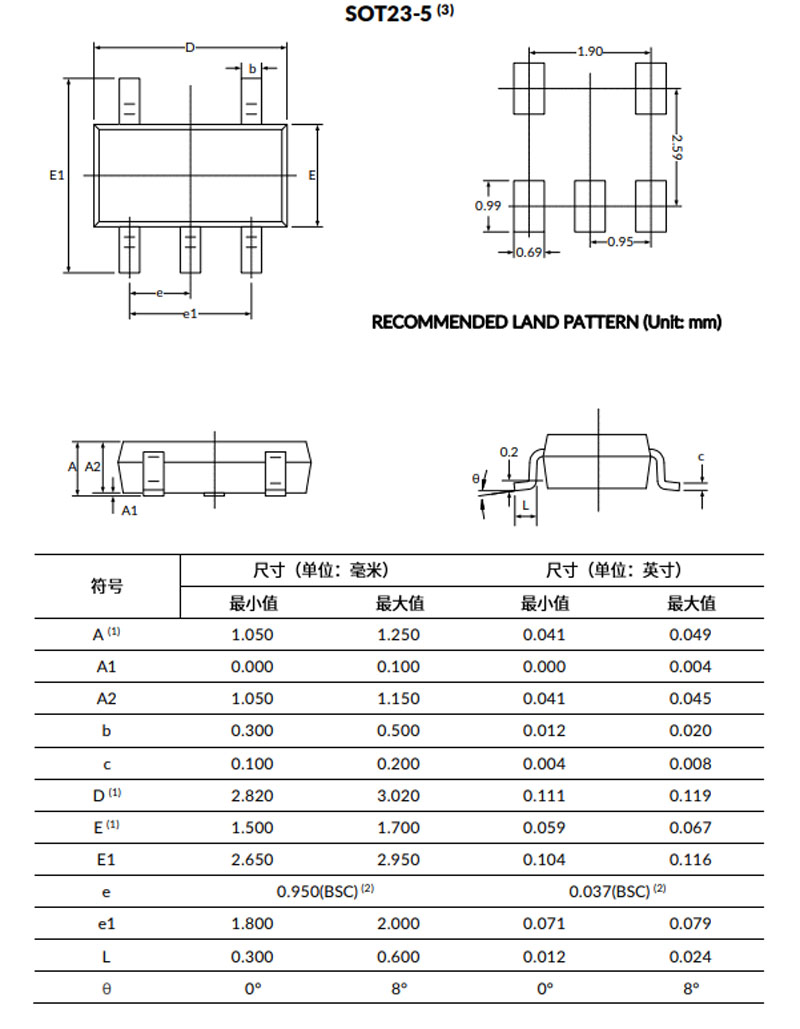

工作温度范围标到 -40°C 至 +125°C，纸面覆盖了工业级需求。但 SOT23-5 封装的热阻约为 230°C/W，这意味着在高温环境下如果输出持续大电流，结温会明显高于环境温度。在密闭外壳或无风冷条件的设备中，需要根据实际功耗核算温升，而不能仅凭环境温度指标做判断。

选型时容易被忽略的细节

这颗芯片的输入端口在绝对最大额定值中允许 -0.5V 到 6.5V，但推荐工作条件把输入电压限制在 0 到 5.5V。在信号链前端存在负向振铃或感性负载反冲的场景下，这个边界需要留意。另外，所有未使用的输入端口必须接到 VCC 或 GND，不能悬空。CMOS 输入悬空时可能进入线性区，既增加功耗也引入噪声敏感度，这是一个老生常谈却仍然常见的布线疏漏。

对于一颗或门来说，讨论"性能优劣"的空间有限。真正决定它在设计中是否称职的，往往是供电窗口是否匹配、断电行为是否可控、驱动余量是否够用，以及工程师是否愿意花几分钟把数据手册里的边界条件读完。
