LED驱动器在照明应用中的关键作用

白炽灯依靠加热灯丝或者气体发光。而发光二极管（LED）是由特殊半导体材料制成，可将流过自身的电能直接转化为光能，这一现象被称为电致发光。每种LED半导体材料，只有在施加特定电压与电流的条件下，才会在特定波段发光。一旦电压、电流偏离额定范围，LED 就会停止发光，或者亮度、色温发生改变。

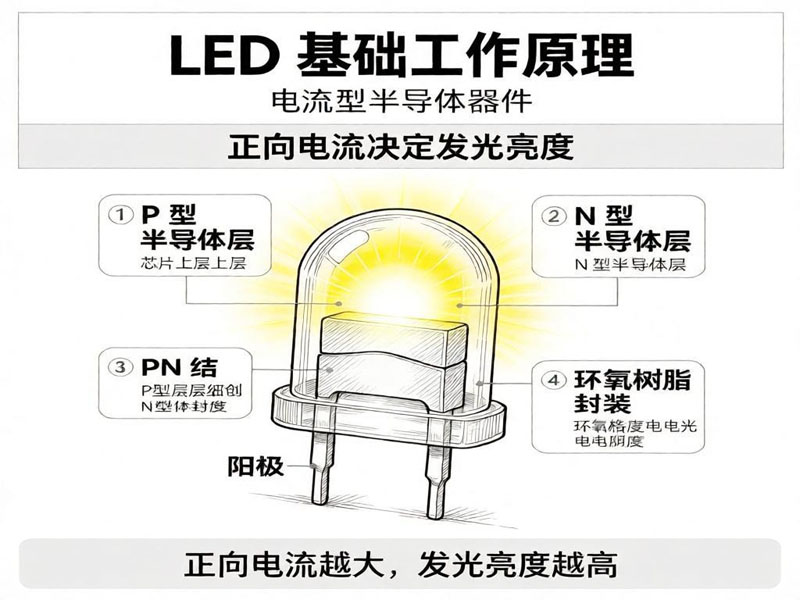

【图 1】LED基础工作原理示意图：LED 为电流型半导体器件，正向电流决定发光亮度。

LED 不能直接接到固定电压电源上。LED 的伏安特性曲线非常陡峭，正向电压微小变化，就会造成电流急剧上升，产生热失控，最终烧毁 LED 芯片。LED 驱动器本质就是专门为 LED 设计的电源控制器，核心任务就是稳定流过 LED 的电流，保障 LED 稳定、安全发光。

设计师一般采用模拟降流调光（CCR）或者脉冲宽度调制调光（PWM）两种方式控制 LED 亮度。两种方式都用于调节光输出，但工作原理完全不同，各有取舍。

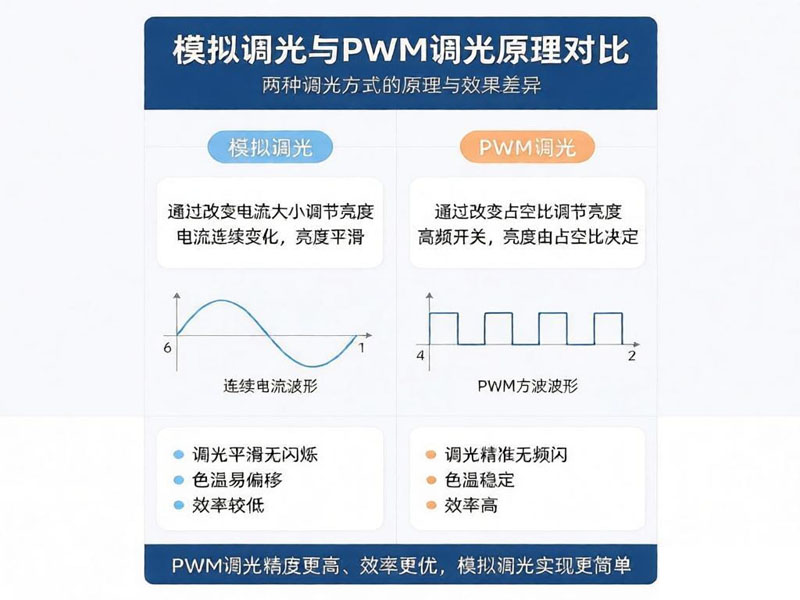

【图 2】两种调光方式对比原理图：模拟调光与 PWM 调光原理示意图。

模拟调光（CCR，也叫模拟降流）：直接减小流过 LED 的电流来降低亮度。方案简单、噪声低，基本无频闪，适合基础照明场景。缺点是：电流降低时 LED 色温会出现偏移，并且低亮度下调光范围有限。

PWM脉冲宽度调制调光：保持 LED 导通期间电流不变，通过快速开关 LED，改变导通占空比来调节平均亮度。该方式可以维持色温稳定，调光范围很宽，最低可以调到 1% 亮度以下，适合可调色温照明、LED显示屏、车载矩阵灯光。缺点是 PWM 高频开关可能带来电磁干扰或者低频频闪问题，设计时需要注意。

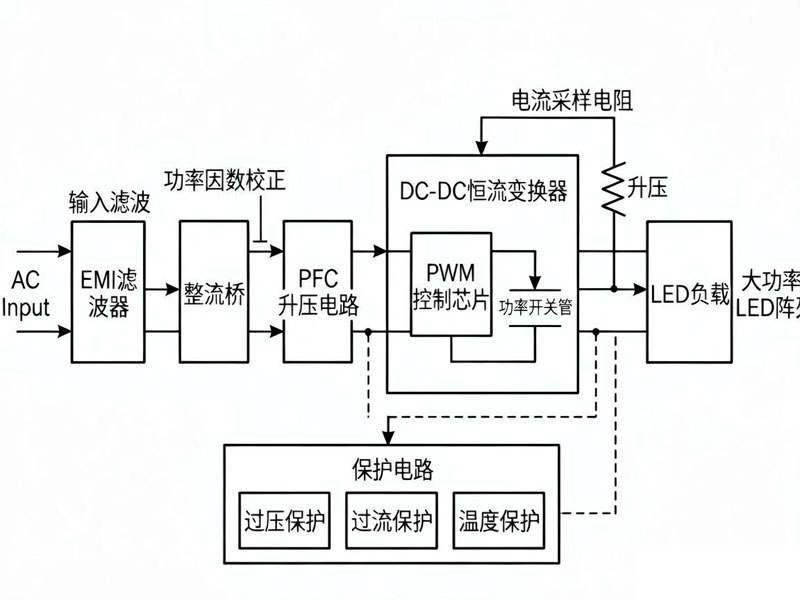

【图 3】恒流 LED驱动电路框图，大功率 LED 照明主流方案。

LED驱动器主要分为两大类：恒流驱动器与恒压驱动器。 恒流 LED驱动器输出稳定电流，输出电压会自动浮动，适配 LED 灯串总正向压降。COB 光源、面板灯、筒灯、车灯 LED 等大功率 LED，全部采用恒流驱动。恒流驱动可以保证串联 LED 亮度均匀，抑制热失控，是大功率照明首选方案。

恒压 LED驱动器输出固定电压（常见 12V、24V），它只提供稳定电压，LED 模组内部必须自带贴片限流电阻。这类方案多用于 LED 软灯带、发光字灯箱。缺点：灯带过长会出现远端电压跌落，远端 LED 亮度变暗。

【图 4】恒压 LED 灯带供电方案示意图，灯带 PCB 板内置限流电阻。

很多商用 LED 驱动芯片集成多项保护功能，提升照明系统可靠性：

1. 开路保护：LED 断线开路时，驱动器限制输出高压，保障安全；
2. 短路保护：LED 发生短路，驱动立刻限流，防止烧毁驱动电源；
3. 过热保护：芯片温度超标，自动降功率或者关闭输出；
4. 欠压 / 过压保护：输入电压异常时锁定输出，保护电路。




【图 5】LED驱动系统保护功能框图。

LED驱动选型要点

1. 优先确认 LED 是需要恒流还是恒压供电，两者不能混用，选错会直接烧毁 LED；
2. 恒流驱动：匹配 LED 额定电流，输出电压范围要覆盖 LED 灯串总正向压降；
3. 恒压驱动：输出电压必须和 LED 模组标称电压一致；
4. 调光需求：普通照明可选模拟调光；需要高画质、色温不变，优先 PWM 调光；
5. 环境条件：户外、车载场景，需要选择宽温、带完整故障保护的车规 / 工业级驱动。

总结

LED属于电流型器件，不能直接接电压源。LED驱动器是 LED 照明系统不可或缺的核心部件。恒流驱动用于裸 LED 芯片、COB、大功率灯串；恒压驱动用于内置限流电阻的 LED 灯带。PWM 调光能够保持色温稳定，模拟调光电路简单。完善的保护电路，是 LED 长期稳定工作的保障。
