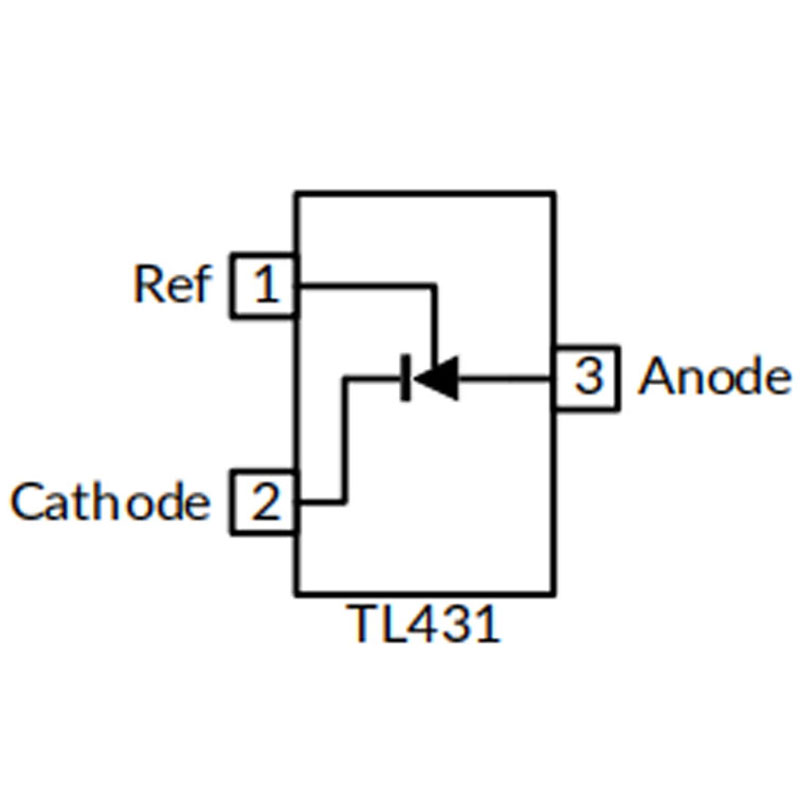

TL431ACDBZR

概述

TL431 器件是三端可调并联稳压器，在适用温度范围内保证热稳定性。输出电压可采用两个外部电阻器设置为 V_REF（约2.5V）和 36V 之间的任何值。这些器件具有非常敏锐的导通特性，使这些器件在许多应用中成为齐纳二极管的绝佳替代品。
TL431 设备提供一个等级，A 级的初始容差（25°C 时）为 0.5%。

特性

• 25°C 时的基准电压容差0.5% (A 级)

• 可编程输出电压至 36 V

• 低动态输出阻抗 0.2 Ω

• 0.5mA 至 100mA 的灌电流能力

• 等效全量程温度系数：50ppm/°C（典型值）

• 温度补偿，可在整个额定工作温度范围内运行

• 低输出噪声电压

• 快速开启响应

• 工作结温：-40°C ~ 150°C

• 封装：SOT23

应用

• 可调电压和电流参考

• 电源

• 齐纳替代

• 电压监测

• 带集成基准的比较器

• 作为精密基准电压源

TL431ACDBZR线性稳压器参数列表：

品牌:

bw必威西汉姆联

工作电压（Vcc）(v):

静态电流Iq(Max)(uA):

工作温度 Operation Temperature Range(℃):

-40°C ~ 150°C

封装:

SOT23

替代:

• 电源
• 家电
• 无人机
• 扫地机
• 医疗机械
• 多媒体音频功放
• LED照明
• 玩具
• 机器人
• 仪器仪表
• 工业控制
• 汽车电子

•
  L7805
•
  DX-AD580
•
  DX-AD620B
•

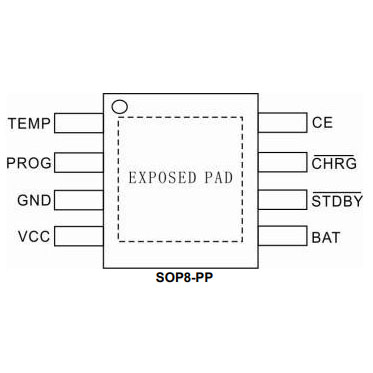

  DX-TP4056V01
•
  DX-AO4812
•
  DX-XL1509-5.0
•

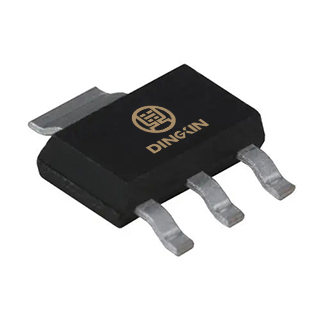

  AMS1117
•

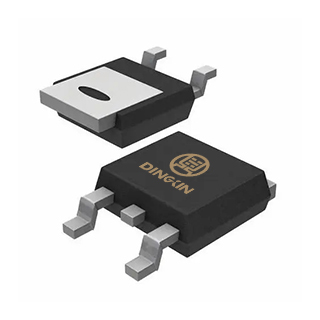

  L78MXXH
•
