中文LED驱动基础：恒流LED驱动与恒压LED驱动
LED 制造商持续改进 LED 产品，用于各类照明应用。LED不能直接接直流电源，必须依靠LED驱动电路进行电流控制，否则会因为电流失控迅速烧毁。LED驱动分为两大类：恒流驱动与恒压驱动。

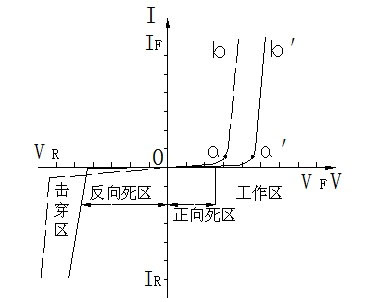

【图 1】LED 的电压 - 电流特性曲线。LED 电流随正向电压急剧上升，微小电压波动就会造成电流大幅变化。
LED 是电流型器件。LED 的正向压降 Vf 是固定的，一旦电压超过 Vf 阈值，电流会快速增大。如果没有限流，电流会持续飙升，烧坏 LED 芯片。LED驱动的核心任务，就是稳定流过 LED 的电流。
LED 驱动本质是一个电流调节器。不管输入电压如何波动，驱动电路都把输出电流稳定在 LED 额定值。恒流 LED 驱动适合单颗 LED 或者 LED 灯串；恒压 LED 驱动多用于 LED 灯带模组，模组内部自带电阻限流。

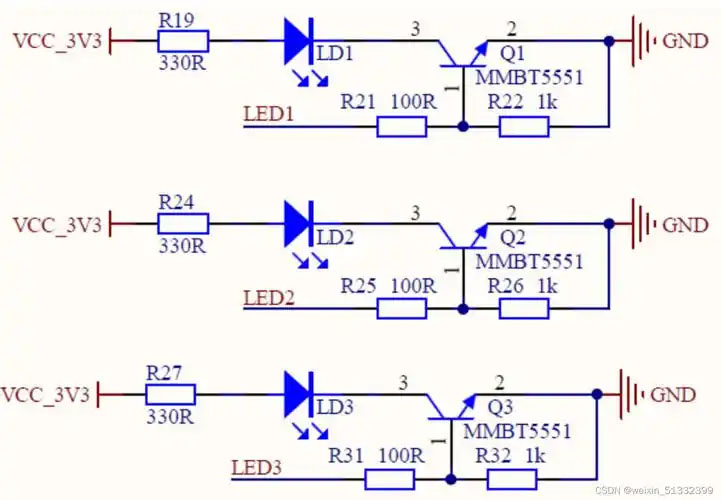

【图 2】简单电阻限流 LED 电路原理图。使用串联电阻限制 LED 电流，结构简单，但效率低，发热大。
最简单的 LED驱动方案是串联限流电阻。电源电压减去 LED 正向压降，全部落在电阻上。电阻根据欧姆定律来限制回路电流。 计算公式： \(R = (V_{supply}-V_f)/I_{led}\)
这个方案缺点很明显：电源电压变化、LED 温度变化，都会改变 LED 电流；大量电能消耗在电阻上，发热严重，不适合大功率 LED。只适合小功率指示灯。
【图 3】线性恒流 LED 驱动电路原理图。线性恒流源，连续调节，电路简单，EMI 噪声小。
线性恒流 LED驱动：属于线性稳压结构，通过功率管实时调节，维持电流恒定。优点：电路简单，电磁干扰低；缺点，压差全部转化为热量，输入输出压差大的时候发热严重，只适合低压小功率 LED。
【图 4】开关型 Buck 降压 LED 驱动原理图。降压式开关恒流驱动，大功率 LED 最常用方案。
开关式 LED驱动（Buck 降压型）是大功率 LED 最主流的驱动方案。利用 PWM 开关控制，把高压输入转换成恒定电流输出。开关电源转换效率很高，通常可达 85%~95%，发热很小，适合照明 LED、车灯 LED。 Buck 驱动只能输入高于 LED 灯串总电压。
【图 5】Boost 升压 LED 驱动原理图。升压开关恒流驱动，输入电压低于 LED 总正向压降场景。）
Boost 升压 LED 驱动，当电源电压低于 LED 灯串总 Vf 时使用，把低压抬升，驱动多颗串联 LED。
【图 6】Buck-Boost 升降压 LED 驱动原理图，输入电压可高于或低于 LED 串电压。
Buck-Boost 升降压 LED驱动：输入电压波动范围大，既可高于 LED 串电压，也可低于 LED 串电压，车载 LED 照明经常使用这类拓扑，适配蓄电池电压波动。
恒流 LED 驱动
恒流 LED 驱动输出固定电流，电压自动浮动。LED 灯串总压降变化时，驱动自动调整输出电压，保持电流不变。所有大功率 LED（车灯、路灯、面板灯）优先采用恒流驱动。 特点：
- 输出电流恒定，保证 LED 亮度一致；
- 保护 LED，防止过流烧毁；
- 输出电压会自动适配 LED 串的总正向压降；
- 大功率照明首选。
恒压 LED 驱动
恒压 LED驱动输出固定电压，比如 12V、24V，LED 灯带内部已经焊好限流电阻。电源只输出稳定电压，LED 的限流由灯带内置电阻完成。 特点：
- 输出电压固定；
- LED 模组必须自带限流元件；
- 多用于低压 LED 灯带、装饰灯；
- 不适合大功率单颗 LED。
【图 7】12V 低压 LED 灯带，使用恒压电源供电，灯带 PCB 上贴有贴片电阻限流。
LED 调光方式
LED 驱动支持调光，主要分为两种：
- PWM 脉冲宽度调制调光：保持电流幅值不变，快速开关 LED，通过改变导通占空比改变平均亮度。优点：色温不变，是 LED 驱动最主流调光方式；车载矩阵 LED 大量使用 PWM 调光。
- 模拟调光：直接减小驱动输出电流，亮度随电流降低。缺点：电流过低时 LED 色温会偏移。
LED 驱动关键保护功能
商用 LED 驱动芯片一般集成多种保护：
- 开路保护：LED 断线时，驱动检测开路状态，避免输出高压危险；
- 短路保护：LED 短路，立刻限制电流，防止烧毁驱动；
- 过热保护：芯片温度过高自动降功率或者关闭输出；
- 过压 / 欠压保护：输入电压异常时锁定输出。
总结
LED 不能直接接电压源，LED 驱动核心作用就是稳定电流。小指示灯可以用简单电阻限流；中小功率可以使用线性恒流；大功率 LED 照明（车灯、户外照明）普遍采用开关恒流驱动。恒流驱动用于 LED 灯串，恒压驱动多用于内置限流电阻的 LED 灯带。
